Вопрос задает один из корреспондентов сайта, с которым мы познакомились на курсах, упомянутых на страницах ЮЦПК Южэнерготехнадзор - 10 лет подготовки релейщиков и А.В. Богдан Денис Сунцов:
Ситуация, которую Вы рассказывали на курсах – отключение ВЛ-110 кВ от ДЗ по первой зоне, блинкер 1 зоны не выпал.
Помню, что о причинах несрабатывания РУ рассказывали, что бывает такой грех с ДЗ-2, уже подзабыл подробности.
Если не затруднит, напомните вкратце о причинах этого явления (нужно для руководства).
Кстати, некоторые сходные вопросы рассматривались на странице Ложная работа дистанционной защиты
Речь идет о реле 1РУ, расположенном в комплекте ДЗ-2. Маленькое, невзрачное реле типа ЭС-41, пристроившемся у самого края общего ряда.
Действительно, проблем с этим реле хватает. И расположено оно так, что можно и не заметить сработанное состояние, особенно со стандартным освещением релейных щитов, и сигнализацию внешнюю не выдает. Блинкер 6РУ не заметить сложнее, а при его подъеме 1РУ также поднимается, зачастую незамеченным. Механика ЭС-41 также оставляет желать лучшего, да и регулировке поддается с трудом.
А все же поищем электрические причины срабатывания реле. Для начала глянем в техническое описание ЭС-41 из книги «Реле защиты» (В.С. Алексеев и другие). Кстати, титул «реле» в этой книге к нему не применяется. Титул скромнее: «устройство» для блока из четырех элементов, а отдельно взятый – так вообще «сигнальный элемент».
Для срабатывания элементов необходимо прохождение через их катушки номинального тока в течение 0,05 с.

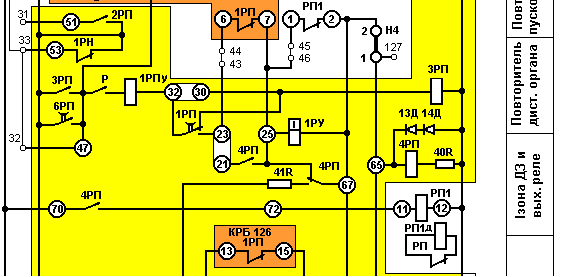

Вспомним фрагмент схемы комплекта ДЗ-2:
В нормальных условиях обмотка 1РУ (реле это, или элемент – не так существенно) зашунтировано контактами выходных реле. 4РП – быстродействующее встроенное в комплект ДЗ-2 шунтирует его пожизненно. А вот выносное РП1 – на Вашей совести. Об этом – чуть позже, пока – 4РП.
Реле дешунтирует обмотку 4РУ ровно в тот момент, когда посылает команду на отключение выключателя. Отключение выключателя – снятие факторов, которые пускают ДЗ (КЗ исчезает). Время отключения выключателя, самого тупого – МКП-110 (или У-110) достаточно близко к этому значению. Идет игра в «догонялку»: кто кого опередит. Есть элемент неопределенности. Если же используются более резвые воздушные или элегазовые выключатели, шансы на выигрыш у нашего указательного реле (элемента) существенно снижаются.
А теперь – возможные ошибки.
