4.20. О повышении надежности работы защит ЭПЗ-1636-67, ДФЗ-201, ДФЗ-503, ДФЗ-504 с нуль-индикаторами на интегральных микросхемах
В ряде энергосистем имели место случаи отказов и ложных срабатываний защит с нуль-индикаторами (НИ) на интегральных микросхемах серии К55ЗУД2.
В процессе эксплуатации указанных защит отмечены следующие недостатки.
При снятии платы НИ защитные диоды 6Д и 7Д (ЭПЗ--1636-67) или Д6 и Д7 (ДФЗ-201, ДФЗ-503, ДФЗ-504) на панелях выпуска 1980-1984 гг. отсоединялись от входа первого операционного усилителя. В результате при наладочных работах, техническом обслуживании, хранении микросхемы повреждались статическим электричеством.
Влияние переходных процессов, возникающих в аппаратной части ЭПЗ-1636-67, на работу защиты вследствие высокого быстродействия НИ.
Недостаточная помехозащищенность в цепях питания НИ.
Реле контроля напряжения блока питания (БП) имеет высокий коэффициент возврата.
Отсутствует сигнализация о положении выходных реле нуль-индикаторов. Большинство неисправностей НИ, в первую очередь выход из строя операционных усилителей, вызывает ложное срабатывание выходных реле НИ. У дистанционной защиты ЭПЗ-1636-67 это может привести к ложному отключению; у ДФЗ-20I, ДФЗ-503, ДФЗ-504 - к загрублению защиты при симметричных КЗ на защищаемой линии.
В целях устранения перечисленных недостатков при наладке или очередном техническом обслуживании предлагается:
1. Объединить электрической связью выводы НИ Ш2/3 и Ш2/18, а также вывод Ш2/10 объединить с выводами Ш2/13 и Ш2/15. С этой целью непосредственно на плате НИ, выпущенной заводом-изготовителем до декабря 1984 г., следует установить от одной до трех перемычек для постоянного соединения диодов со входами первого операционного усилителя, а также исключить лишние электрические связи согласно рис. 4.18 - 4.22 (рекомендуемые изменения выделены жирными линиями). При этом значение сопротивления МЛТ-0,25 резистора 3R (R3) должно быть равно 200 Ом ± 5% вместо 1 кОм ± 10%.
2. Увеличить в панели ЭПЗ-1636-67 собственное время срабатывания НИ в целях его отстройки от переходных процессов в тормозном контуре путем изменения сопротивления резистора 2R (на плате НИ) на 620 кОм.
3. Установить в блоке реле ДЗ-2 панели ЭПЗ-1636-67 для уменьшения уровня возникающих перенапряжений в цепях постоянного тока вместо каждого из варисторов 44R и 47R, включенных параллельно обмоткам IPB и 2РВ соответственно, цепочку из последовательно соединенных резистора и диода (с обратной полярностью включения) со следующими параметрами: резистор МЛТ-2-910 Ом, диод Д226Б.
4. Установить дополнительно в целях обеспечения помехозащищенности и живучести НИ непосредственно на плате НИ высокочастотные конденсаторы (например, К10-17-Зг, КМ-5, КМ-6, К10-У5 емкостью порядка 0,1 мкФ и номинальным напряжением не менее 25 В) между выводами платы 2Ш/13 (0 В) и 2Ш/17 (-I5B), а также 2Ш/1З (0 В) и 2Ш/19 (+I5B).

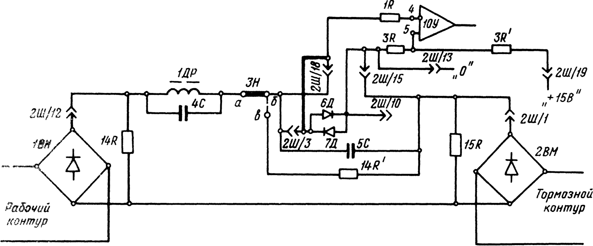

Рис. 4.18. Схема подключения защитных диодов в схеме панели ЭПЗ-1636-67 выпуска I980-I983 гг.

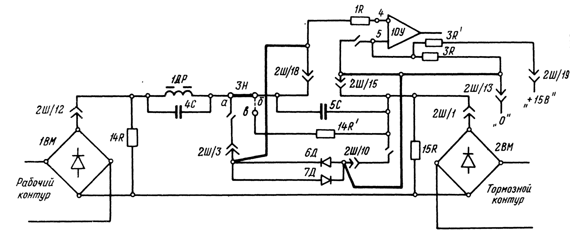

Рис. 4.19. Схема подключения защитных диодов в схеме панели 313-1636-67 выпуска после 1963 г.

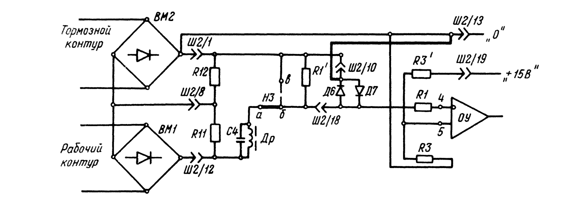

Рис. 4.20. Схема подключения защитных диодов в схеме панели ДФЗ-201, ДФЗ-504 выпуска после 1983 г.
5. Включить для снижения коэффициента возврата (до 1,25) реле контроля напряжения ±15 В на выходе БП в изделиях ДЗ-2, КЗ-10, ДФЗ-201. ДФЗ-503, ДФЗ-504, выпущенных заводом-изготовителем до апреля 1986 г., последовательно с обмотками реле 8РП два стабилитрона Д814Г или Д814В (IVD, 2VD) согласно рис. 4.23. При этом вместо резистора, используемого в этой цепи, следует установить резистор МЛТ-0,5 с предварительно подобранным сопротивлением в пределах 1-1,5 кОм. Срабатывание реле должно происходить при напряжении на выходе БП 21-22 В, а возврат - при 26-27 В.
6. Выполнить схему сигнализации положения выходного реле нуль-индикаторов на панели ЭПЗ-1636-67 совместно со схемой сигнализации неисправности блока питания для объединения в одном сигнале информации о повреждениях полупроводниковых элементов.
В случае использования панели ЭПЗ-1636-67 в качестве резервной (при работе совместно с ДФЗ) выполнить схему сигнализации положения выходных реле НИ согласно рис. 4.24. Третью ступень ДЗ выполнить с изменениями, указанными на рис. 4.25.
При использовании панели в качестве основной и резервной (без ВЧ блокировки) схему сигнализации выполнить согласно рис. 4.26. При этом в схему третьей ступени не вносить изменений, предусмотренных на рис. 4.25.

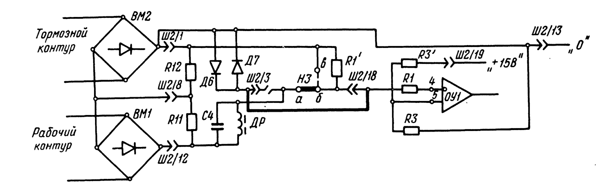

Рис. 4.21. Схема подключения защитных диодов в схеме панели ДФЗ-201, ДФЗ-504 выпуска 1980-1963 гг.

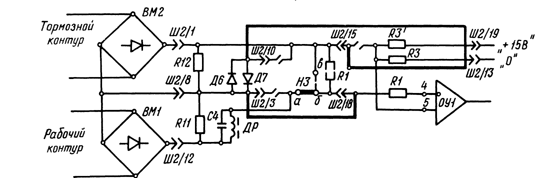

Рис. 4.22. Схема подключения защитных диодов в схеме панели ДФЗ-503 выпуска после 1963 г.
Рис. 4.23. Схема контроля блока питания с пониженным коэффициентом возврата

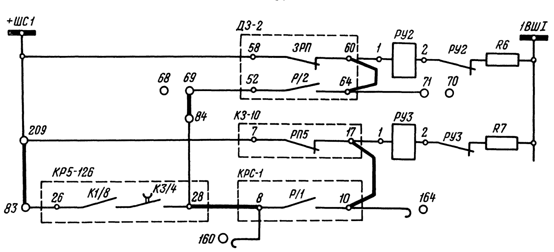

Рис. 4.24. Схема сигнализации неисправности НИ панели ЭПЗ-1636-67 при работе в качестве резервной защиты

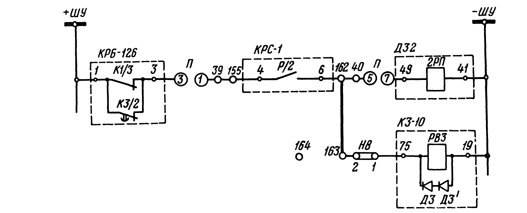

Рис. 4.25. Схема третьей ступени дистанционной защиты панели ЭПЗ-1636-67
Рис. 4.26. Схема сигнализации неисправности НИ панели ЭПЗ-1636-67 при работе в качестве основной и резервной защит (без ВЧ блокировки)
При неиспользовании устройства блокировки при качаниях схему сигнализации положения выходных реле не выполнять.
П р и м е ч а н и е. Если при срабатывании устройства сигнализации указательные реле РУ2, РУ3 не квитируются, необходимо проверить выходное напряжение блока питания. Исправность блока питания указывает на ложное срабатывание реле сопротивления (неисправность НИ).
7. Для предотвращения выхода из строя НИ при наладочных работах и техническом обслуживании:
отключать перед снятием с панели платы с НИ цепи оперативного тока, переменного тока и напряжения;
производить проверку сопротивления изоляции при снятых с панели платах с НИ. При достаточном сопротивлении изоляции проверку повторить при установленных платах НИ;
проверять потенциальные диаграммы только для выявления причин выхода из строя НИ;
не помещать платы с микросхемами вблизи токоведущих частей;
проверять качество пайки печатных плат;
использовать при пайке микросхем паяльник на напряжение не более 36 В мощностью до 60 Вт. Продолжительность касания паяльника к выводам микросхемы ограничить до 1-2 с.
Примечание. Нуль-индикаторы введены в номенклатуру запасных частей (6БК.367.355) и могут быть получены по фондам на запасные части.
Нуль-индикаторы поставляются с установленным на плате выходным блоком и диодом 8Д. При установке НИ в блоки IPC и ЗРС выходной блок НИ остается неподключенным и в работе схемы не участвует. Диод 8Д используется только в блоке KPC-1.
Сборник руководящих материалов Главтехуправления Минэнерго СССР, 1992 г. стр.59-63
