Эта страница создана по мотивам дискуссии на Форуме РЗА, посвященной повреждениям ОПН и связанной с этим работой защит. Правда, кроме мотивов общего практически нет. Там – сеть с изолированной нейтралью и резонансные явления, здесь – попадание молнии в линию в сети с глухозаземленной нейтралью. Но все же:
Линия 220 кВ, связывающая энергосистему (подстанция Ц) с довольно слабым энергорайоном (подстанция Д). Есть еще одна связь с системой через подстанцию Ш и слабенькая подпитка по сети 110 кВ.
При грозе линия отключается с обоих концов быстродействующими (без выдержки времени) ступенями защиты от замыканий на землю. ДФЗ выведена. Одновременно на подстанции Д повреждается ОПН-220 (повреждение основательное, с возгоранием травы), повреждение ликвидируется дифзащитой ошиновки 220 кВ.

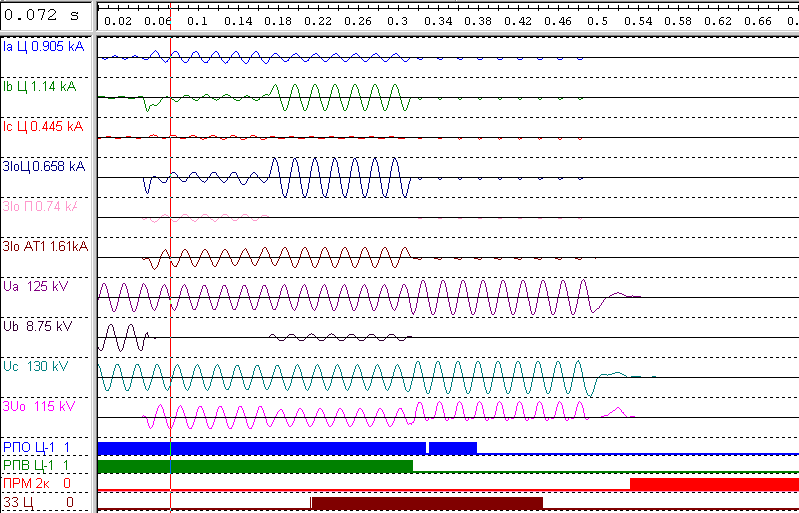

Рассмотрим две осциллограммы этого события, полученные с ПС Д. Для начала – РАС, установленный на линии Ц
Не правда ли, интересная картина? Мы привыкли к тому, что чем больше ток, тем ниже напряжение. А здесь до момента 0,17 с посадка напряжения практически до нуля и ток небольшой, явно недостаточный для работы 1 ступени ЗЗ, а затем появляется заметное напряжение (пусть и недотягивающее до номинала) и здесь же – существенное повышение тока что приводит к срабатыванию ЗЗ (последний шлейф ЗЗ Ц). ПРМ 2к – подтверждение срабатывания защиты на противоположном конце линии (некий гибрид телеускорения и телеотключения).

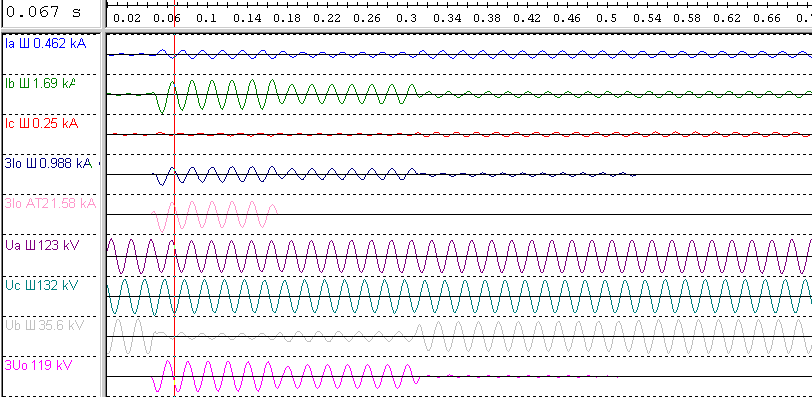

А теперь посмотрим, что происходило на лини Ш:
Разница между токами на первом и втором участке КЗ не так заметна. То же относится и к напряжениям. К тому же ток 3Iо АТ1 протекал довольно долго, а АТ2 исчез после первого участка. Да и форма 3Uо на двух осциллограммах заметно различается. Так что событие достаточно интересное. Рассмотрим схему подстанции с прилегающими линиями и проведем разбор "по фракциям". Для начала - Исходный режим.
