За новогодние каникулы в системе поднакопилось немало событий, требующих анализа. Первым делом глаз зацепился за сообщение в сводке:
ПС Г СМВ-110 от защит ВЛ Л ДФЗ, АПВ успешное
ПС Л СМВ-110 от защит ВЛ Г ДФЗ, АПВ успешное
ПС Д МВ-110 В ДФЗ, АПВ неуспешное, РПВ неуспешное
ПС В СМВ-110 от защит ВЛ Д ЗЗ, АПВ неуспешное.
Обрыв провода ф. А в пролете опор 28-29, ВЛ Д – В выведена в ремонт.
Ясно. Если работает ДФЗ при КЗ на соседней линии, значит, защита неисправна. Есть, правда, исключения типа КЗ, переходящего с линии на линию, но эти линии, хотя и находятся в одном районе, все же достаточно удалены. Район выглядит примерно так:

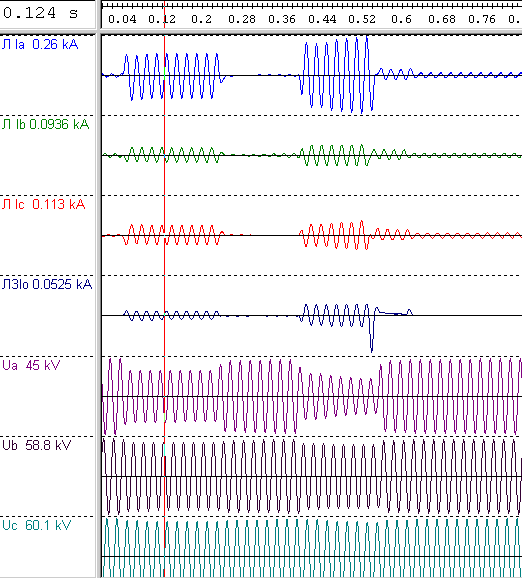

Качаем осциллограммы с ПС Д. Первой, естественно, добываем осциллограмму линии Л (на ПС Г и Л регистраторов нет):
Да, ток явно не соответствует зоне работы защиты. К этому моменту уже поступила заявка на вывод ДФЗ ВЛ Г – Л даже не для послеаварийной проверки, а для ремонта блока питания приемопередатчика. Явно – «сквозняк». Но где второе КЗ? Правильно ведь работала защита на одной линии!
