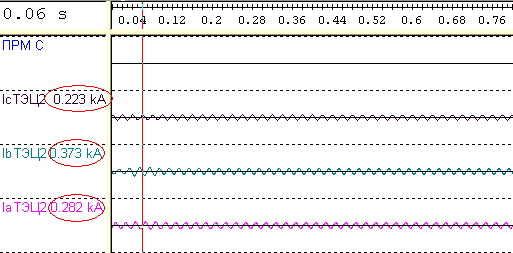

Отключается линия 220 кВ В – С с успешным АПВ. Потом еще раз. Дело житейское, но, поскольку за несколько минут до этого отключается линия 500 кВ с неуспешным ОАПВ, и приборы ОМП дружно показывают точку пересечения этих линий, объявляется повышенная бдительность. Есть подозрение, что на пятисотке оборвался грозотрос и подхлестывает линию 220. Обрыв грозотроса не подтвердился, нашли следы низового пожара (кстати, по статистике – причина большинства аварийных отключений ВЛ-220 в нашей системе, стодесятки чаще повреждаются по другим причинам). Правда, прямой связи с РАС на подстанциях нет, но незадолго до этого была организована система сбора осциллограмм с АРМ дежурного подстанции. Бригада выезжает на осмотр линий, тем временем получаем осциллограммы с подстанции В. И на первой же чешем головы:

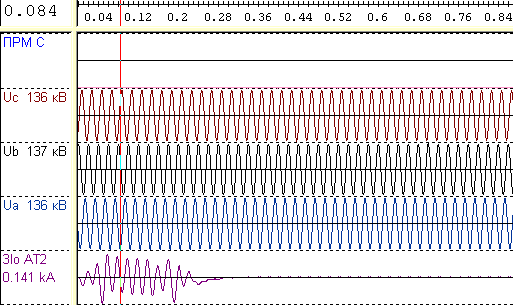

Где ток приема ВЧП поврежденной линии С?. Но, впрочем, поскольку эта осциллограмма к исследуемому повреждению отношения не имеет (более ранняя), откладываем исследования на потом (может быть, просто ВЧ пост к регистратору забыли подключить) и смотрим дальше. Для начала – упомянутое однофазное отключение. Здесь видим ток приема, точнее - опять не видим:

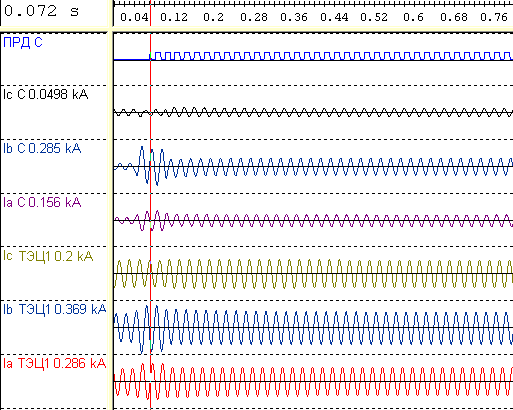

А здесь – выход передатчика:
Дело в том, что на этой подстанции количество линий и приемопередатчиков ДФЗ несколько превышает количество регистраторов, поэтому выход передатчика и ток приема линии С пришлось разместить по свободным шлейфам РАС других линий. Только чуть заметное кратковременное изменения тока в фазе В линий ТЭЦ1 и ТЭЦ2 позволяет синхронизировать осциллограммы и сделать какой-то предварительный вывод.

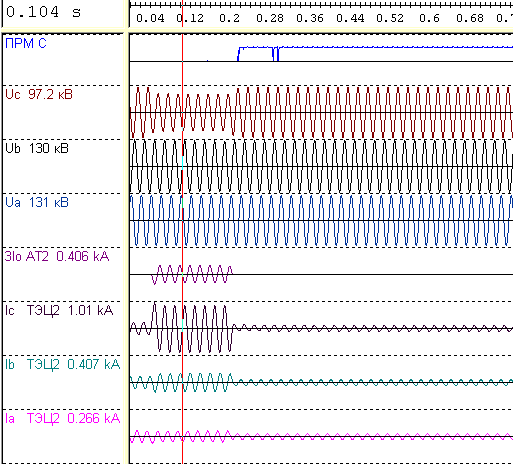

Далее находим первое КЗ на собственной линии:

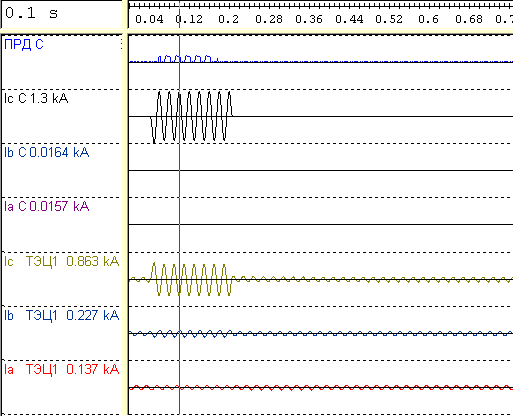

Здесь ток КЗ более заметен, ток приема появляется неизвестно откуда в момент устранения КЗ. А как же здесь вел себя передатчик? Видим такую картинку:

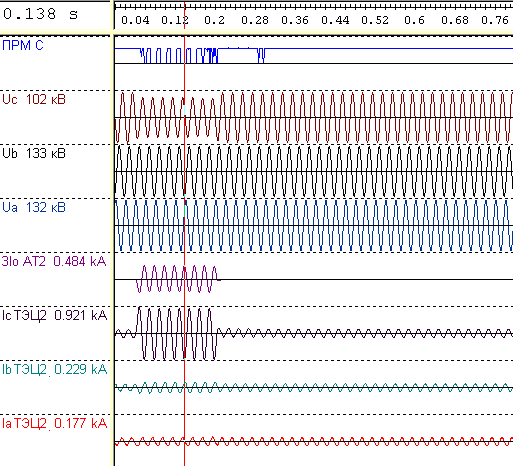

Используем для синхронизации двух осциллограмм токи ВЛ двухцепной линии ТЭЦ (для цепей напряжения здесь места также не осталось). Но почему на двух цепях линиях двухцепной линии так различаются токи? Об этом – позже. Пока изучаем поведение приемника. Это – следующее КЗ на той же линии, буквально через минуту. Здесь уже ток приема ведет себя совершенно нормально:

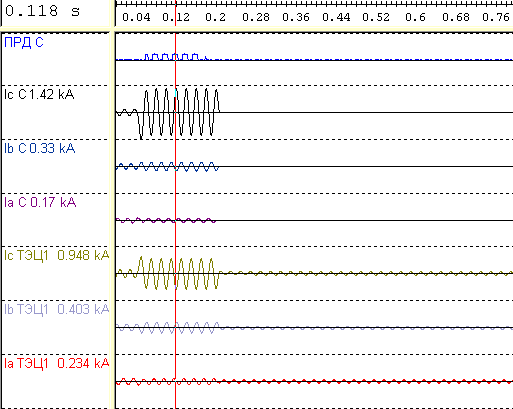

Вполне соответствует выходу передатчика:

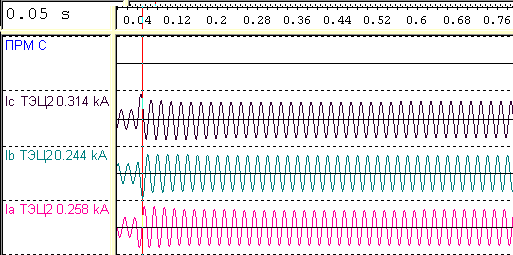

А при успешном АПВ (видно по току ВЛ ТЭЦ2) снова исчезает:
Что за бред! Но чудес в электротехнике не бывает.
