Дистанционная защита. Схемы и набор перемычек

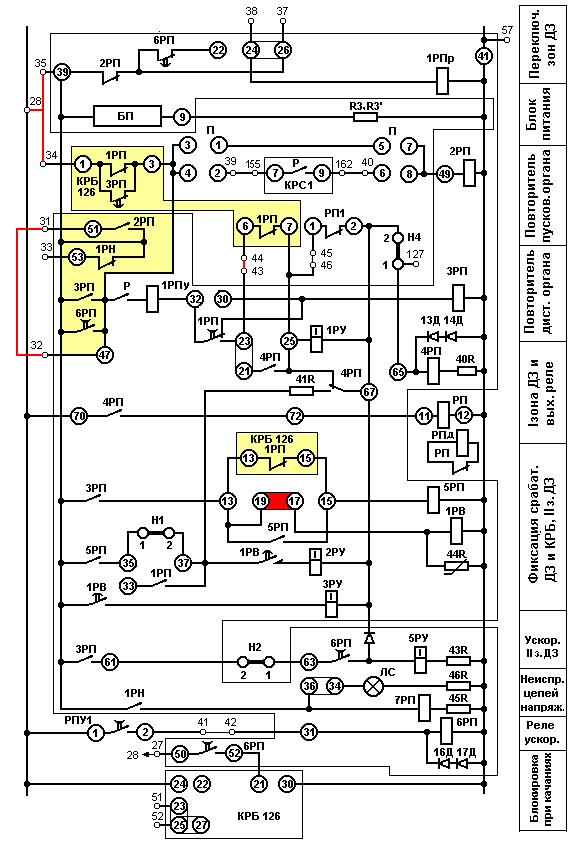

Это – немного сокращенный (без 4 ступени ЗЗ) первый комплекс защиты

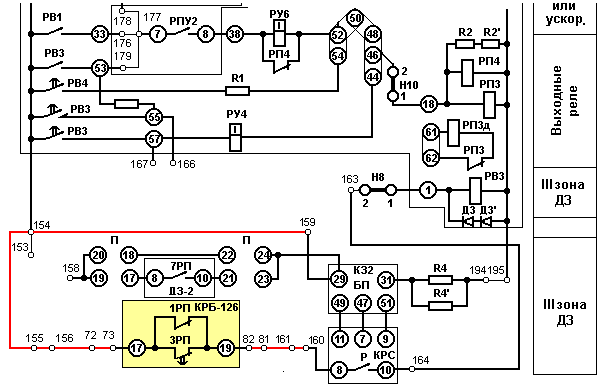

А это – фрагмент 2 комплекса (3 зона ДЗ)

На обоих рисунках выделены элементы, имеющие отношение к рассматриваемой теме.

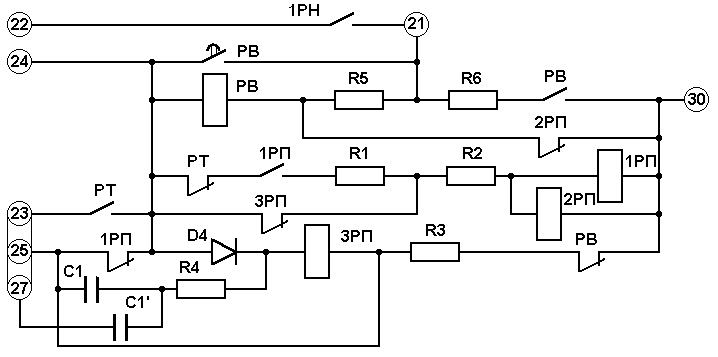

И, наконец, для справки – схема оперативных цепей КРБ-126:

Работу самого устройства КРБ-126 не рассматриваю, можете самостоятельно посмотреть с помощью программки, которую можно скачать здесь. Если кратко –1РП отпадает и его размыкающий контакт замыкается кратковременно (0,4 – 0,6 с) после срабатывания пускового органа, 3РП отпадает после срабатывания РВ (до 20 с).

Набор перемычек на первом и втором рисунках указан в том наборе, в котором задается в нашей энергосистеме. В текстовом виде это выглядит примерно так:

«Подачу оперативного плюса на 1, 2 зону ДЗ выполнить от:

- устройства блокировки при качаниях;

- повторителя пускового органа КРС-1;

- реле ускорения

Блокируются при качаниях 1 и 2 оперативно ускоряемая зона ДЗ.

Подачу оперативного плюса на 3 зону ДЗ выполнить от устройства блокировки при качаниях».

Если ближе к схеме, то 1 и 2 зона – КРБ-126, 2РП, 6 РП. Контакт 3РП здесь не в счет – это подхват уже после срабатывания повторителя 2 зоны. 2 зона – КРБ-126.

Далее – как работает схема.
