Утром приходим на работу, смотрим интересную сводку:
ПС А отключение ВЛ-110 М от 1,2 ст ЗЗ, АПВ неуспешно
ПС М ВЛ-110 А срабатывания защит не было
ПС М отключение ВЛ-110 Т от ДФЗ.
ПС Т ВЛ-110 М отключений не было.
ПС 110 кВ В отключение ВЛ110 Т от ДФЗ
ПС Т ВЛ-110 В отключений не было.
ПС 110 кВ С отключение ВЛ110 Т от ДФЗ
ПС Т ВЛ-110 В отключений не было.

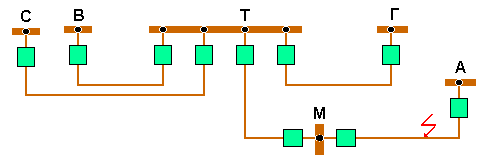

Сеть в момент КЗ выглядела вот так:

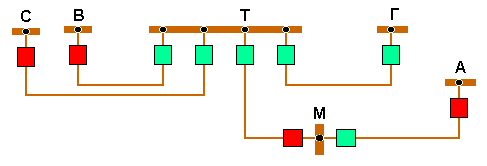

А через доли секунды – так:
Осталась включенной единственная линия, на которой нет ДФЗ. Вот и обдумывай здесь вред и пользу основных быстродействующих защит…
Первое же предположение навскидку о причинах события оказалось единственно верным. Проблемы с оперативным током на Т. И до того нам не нравилась система организации оперативного тока на этом объекте. Вроде бы, все правильно выполнено. От отдельных автоматов питаются:
- основные защиты;
- резервные защиты;
- первый соленоид отключения и соленоид включения;
- второй соленоид отключения.
И питание разводки выполнено от двух щитов постоянного тока. А вот теперь посмотрите на идиотскую (иначе не назовешь) систему организации всего этого в однолинейном исполнении:
То есть, при отключении головного автомата, от которого в это время питается разводка, или неисправности самой разводки теряют питание все потребители. Как землю здесь искать? А нормальная система организации резервируемого оперативного тока выглядит примерно так:
Основные защиты питаются от одной аккумуляторной батареи, резервные – от второй, а при выводе в ремонт одной из них вся нагрузка может быть переведена на остающуюся в работе. Немного дороже, но надежность повышается существенно. Ну что же, что написано пером… Грубая проектная ошибка, которую сейчас уже и не исправишь.
Правда, такого поворота событий и я, критикуя эту схему, не предполагал. Потеря питания основных защит всех линий вместе с приемопередатчиками привела к исчезновению блокирующего сигнала одновременно нескольких ДФЗ. Здесь уж резервируй – не резервируй, а будь готов к одновременной потере нескольких линий. Единственное средство минимизации риска – разнесение питания основных защит взаиморезервируемых линий по разным разводкам оперативного тока. Впрочем, это – тема для отдельного серьезного анализа.
А теперь – осциллограммы (мы все же в разделе Анализ аварийных осциллограмм находимся!).
