Апериодическая составляющая, вызванная перемагничиванием трансформаторов при постановке под напряжение, в тех или иных видах присутствует на осциллограммах в том или ином виде. И на страницах этого сайта можно найти примеры. Но то, что мы увидали на этой осциллограмме, заставило почесать голову.

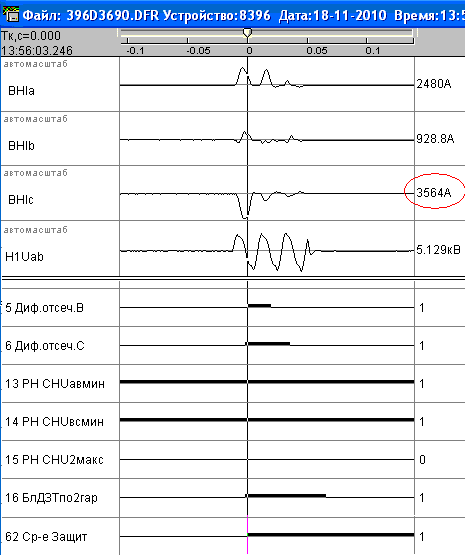

Ставится под напряжение новый трансформатор на новой современной подстанции. И попытка оказывается неуспешной – трансформатор отключается действием дифзащиты. Получаем вот такую осциллограмму:
Ого-го! Трансформатор мощностью 40 МВА с номинальным первичным током чуть больше 200 А в первый момент по фазе С потребляет 3,5 кА, что в 15 - 17 раз превышает номинальный ток. В других фазах поменьше, но тоже немало. Мы же в своих расчетах принимаем только 6 крат, да и то сомневаемся в том, что такой бросок намагничивания возможен.

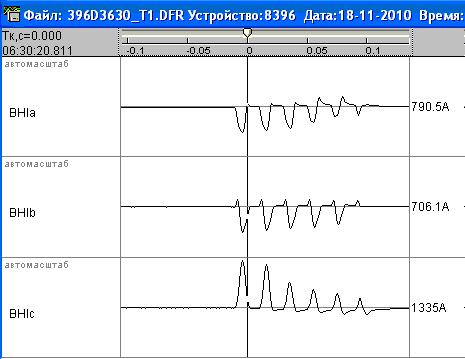

Правда, есть еще одна осциллограмма, с другого терминала:
Здесь уже поменьше, да и форма кривой (синусоидой ее также назвать сложно) отличается. Закрадывается подозрение, что здесь в какой-то степени задействованы трансформаторы тока. Подключаем все интеллектуальные силы. Разработчики терминалов (НПП ЭКРА) отрицают глюк терминала такого характера (тем более – двоих одновременно), да и до перегруза АЦП далеко. Изготовители трансформатора также высказывают сомнения в правдоподобности такой картины. Задаю вопрос представителю большой науки (в качестве такового иногда выступает А.В. Богдан, которому могу позвонить на мобильный телефон). Подозревали резонансное явление, так как включается под напряжение кабельная линия 110 кВ с немалой емкостью, КРУЭ-110 и трансформатор. Александр Владимирович, известный знаток резонансных явлений, возможность резонанса в этих условиях категорически отрицает.
И, наконец, приходит разгадка. Вместо необходимого коэффициента трансформации 600/5 был выполнен 200/5. И все решилось просто. Действительно, фаза включения оказалось очень удачной (или неудачной). И ток намагничивания получился более 1000 А, пятикратный номинал. А дальше – насыщение апериодической составляющей трансформаторов тока. Вот один из них показал одну картину, другой – другую. Элементарно! Но все же Токовые цепи надо уважать, как гласит одна из Заповедей релейщика. Хотя сам смутно представляю, как проверить от постороннего источника токовые цепи трансформаторов тока в КРУЭ, где ни одна из токоведущих частей первичной цепи не выглядывает на свежий воздух.
