А этот ТН жив, здоров и невредим. То ли успели вовремя меры принять, то ли болезнь не такой тяжелой оказалась, как выглядела на первый взгляд. Но обжегшись на молоке, поневоле дуешь на холодную воду.

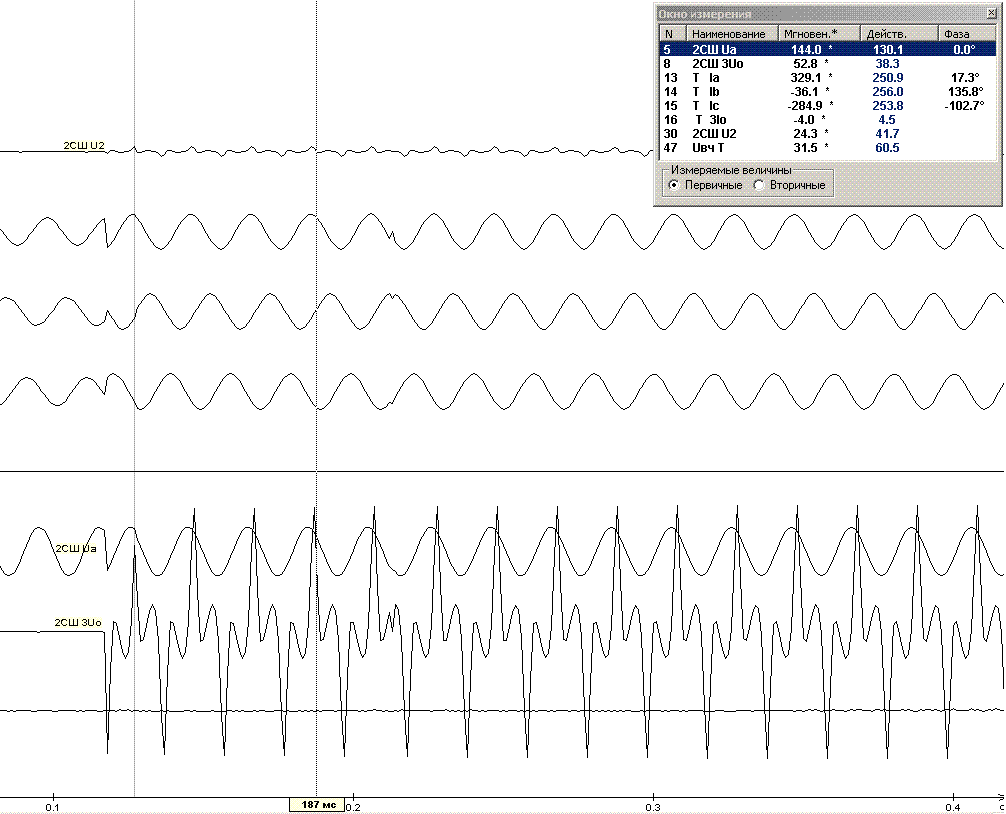

Звонок с моей родной когда-то ТЭЦ: регистратор что-то непонятное в цепи 3Uо показывает. А что по прибору? Зашкаливает. Измерили выносным прибором – 12 В. Трансформатор напряжения НАМИ-220. Поневоле приходят в голову нехорошие ассоциации, тем более, за день до этого в системе едва не сгорел ТН из-за феррорезонанса. Прошу срочно подавать заявку на вывод и прислать осциллограмму, предупреждаю диспетчеров. Заявку, правда, подавали и открывали часа четыре и страшного, видимо, не было (не взорвался за это время – значит, дефект неопасен). Но картинка очень красивая (в отличие от предыдущих осциллограмм эта получена с осциллографа НЕВА-OS):
Великолепная картинка. Третья гармоника существенно превышает первую. Почему? то ли резонанс, то ли насыщение чего-то. Физику процесса не понимаю.
Видимо, масштаб отображения 3Uо здесь выбран неверно, в ином случае полыхнул бы наш ТН ясным пламенем. А может быть, это и к лучшему? Иначе не обратили бы внимания. Напряжение обратной последовательности визуально намного меньше, но измеренное значение достаточно близкое. Искажение фазных напряжений практически незаметно.
Дефект нашли и устранили достаточно быстро. Мне сообщили, что перемычка между выравнивающими обмотками двух каскадов касалась корпуса. Приходится верить. хотя по моим воспоминаниям о конструкции этих перемычек есть некоторые сомнения. Привело бы это к серьезному повреждению ТН, не знаю. Но лучше перебдеть, чем недобдеть.
