В первую очередь вспоминается один из самых популярных музыкальных инструментов. До органа, правда не дотягивает, но куда выше лютни будет. А среди релейщиков этим термином именуется набор блок-контактов выключателя с пофазными приводами, используемый для выявления неполнофазного режима выключателя. Схема в основном исполнении выглядит так:
Ва, Вв, Вс – блок-контакты приводов соответствующих фаз выключателя.
Это изображение вроде не соответствует благородному музыкальному инструменту. Но если его немного видоизменить:
получается некоторое сходство с декой упомянутого инструмента:

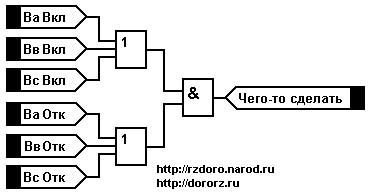

А теперь – от лирики перейдем к логике. Как релейную схему изобразить в виде логических элементов? Элементарно!
Если хотя бы одна фаза выключателя включена (Ва Вкл ИЛИ Вв Вкл ИЛИ Вс Вкл) И хотя бы одна фаза выключателя отключена (Ва Отк ИЛИ Вв Отк ИЛИ Вс Отк), можем сформировать команду, которую можем использовать по усмотрению. Примеров достаточно:
·Сигнализация неполнофазного режима выключателя;
·Доотключение неполнофазно отключившегося или включившегося выключателя (защита от непереключения фаз);
·Участие в работе защиты от неполнофазного режима (здесь уже – с контролем тока нулевой последовательности)
И т.д., и т.п.

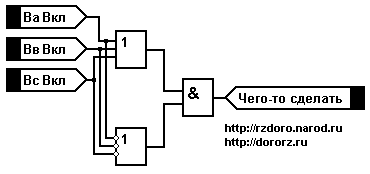

Да, кстати, в электромеханике от каждой фазы нужно тащить два контакта – замыкающий и размыкающий. А логическую схему можно выполнить и попроще. Например, так:
Или так:
Что-то оба рисунка мне не особо нравятся. Есть основания считать, что один из рисунков содержит ошибку.

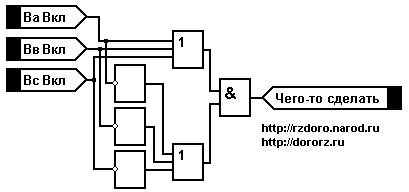

Первый рисунок вроде бы по принципу правильный. Но вот какой-то нестандартный (или непривычный) логический элемент с тремя запрещающими входами, включенными по схеме ИЛИ. Было бы И, аналогию можно было бы найти в оперативной блокировке разъединителей (выключатель НЕ включен, ЗН НЕ включен). Так что немного поправим схему:
Теперь – другое дело. Три элемента реверса у трех входов, и переходим к знакомым элементам. Естественно, релейно-контактный аналог ее получается довольно громоздким. Хотя, если взять три реле РПВ (KQC) в качестве повторителей и конвертировать по одному из контактов в размыкающие, можно и довольно экономно обойтись. Но свободные контакты этих реле не так часто (хотя и не так редко как у KQT) встречаются.
Вторая же схема – явная ошибка. Групповая инверсия сигнала приводит к тому, что хоть все три фазы включены – на выходе обоих элементов ИЛИ будет сигнал (соответственно, на выходе элемента И сигнала не будет), хоть одна фаза. Но все же оставим этот рисунок в качестве работы над ошибками.
