Не так давно провожу… ну, не техучебу, а консультацию нашим диспетчерам в плане самоподготовки. Если это – техучеба по заранее подготовленному плану, проще. Заранее готовы ответы на вопросы по ходу занятий. А здесь вроде бы и тема знакомая (Устройство, принцип действия и оперативное обслуживание ДФЗ), но диспетчер РДУ – не электромонтер ОВБ, вопросы задает более сложные.
И вот, при обсуждении пусковых органов ДФЗ-201 (обратной последовательности, нулевой последовательности, токового при симметричных КЗ) возникает вопрос о роли дистанционного органа в качестве пускового. И, попутно, о возможности неправильной работы защиты при неисправности (обрыве) цепей напряжения. По поводу ДФЗ-503 знают, что защита по принципу действия может неправильно сработать при потере цепей напряжения, поэтому в этих случаях блокируется. А как же ДФЗ-201? Где-то в литературе упоминается возможность ее загрубления при трехфазных КЗ. А может ли она сработать ложно или излишне? Вспоминаю схему оперативных цепей ДФЗ-201:
Релейно-контактная группа Пуск ПРД обеспечивает пуск передатчика при любом КЗ в окружающей сети. При подаче оперативного тока через размыкающие контакты 1-ПР1 и 1-РТ1 и размыкающий контакт 1-РП2 срабатывает 1-РП1 и становится на самоподхват. Попутно вторым контактом вызывает срабатывание 1-РП2 и остается в сработанном состоянии через собственный замыкающий контакт. На параллельно включенные размыкающие контакты 1-РП1 не обращайте внимания. Это – рудименты пускового органа для ламповых приемопередатчиков, которые пускают их подачей оперативного плюса на усилитель мощности.
При кратковременном появлении несимметрии тока в защищаемой линии (достаточно полпериода) контакт 1-ПР1 разрывает цепь удержания 1-РП1 и последнее то ли размыкающим контактом клеммы (89-90), то ли замыкающим (86-87) в зависимости от типа приемопередатчика. А вот если не будет срабатывания выходного реле защиты 2-РП6 и попутно – 2-РП7, передатчик останется запущенным на время отпадания 1-РП2 (0,5 – 0,6 с). А вот если при этом отключатся цепи напряжения…
И здесь меня понесло.

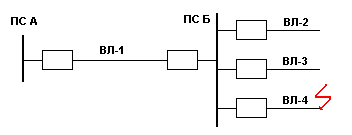

Представим такую сеть:
От подстанции А отходит линия к подстанции Б (ВЛ-1). От подстанции Б, в свою очередь, отходят еще три линии: ВЛ-2, ВЛ-3, ВЛ-4. На ВЛ-4 происходит КЗ, в результате которого запускаются защиты в окружающей сети, в том числе, на ВЛ-1.И в этот момент на подстанции Б отключается автомат цепей напряжения звезды, от которых запитана ДФЗ ВЛ-1. Реле сопротивления со смещением в 3 квадрант по своему принципу действия срабатывает при потере цепей напряжения, лишь бы ток нагрузки был выше тока точной работы. Как поведет себя 3 зона ДЗ в составе защиты ЭПЗ-1636 – другой вопрос (там уж причину излишней или ложной работы находим навскидку). А здесь собирается цепь Откл (1-РС2 – 2-РП8 – 2-РП4 – 2-ПР4 – выходное реле). 2-РП4 отпало при кратковременном срабатывании 1-ПР2.
Встречный вопрос диспетчеров: так КЗ – вне зоны, орган сравнения фаз (2-ПР4) не даст сработать! Задумываюсь на минуту и даю объяснение: если ВЧ передатчик не остановился при срабатывании собственного выходного реле или от резервных защит (целесообразность такого действия рассматривалась на страницах Останов ВЧ передатчика ДФЗ от резервной защиты), он остановится с выдержкой времени отпадания 1-РП2. И сам в это твердо верю.
Так что, ДФЗ при этом нужно выводить из работы? Нет. Дистанционные защиты в составе ЭПЗ-1636 если уж и будут работать без цепей напряжения, то неправильно. А здесь вероятность излишнего действия крайне мала. Да и не припоминается такого в практике.
А вот после того, как диспетчера ушли, вечером в спокойной обстановке поднимаю литературу (и свою книгу при этом не забываю). В результате прихожу к выводу: опасения были напрасны.
