Ручная точная синхронизация
Все изложенное ранее можно охарактеризовать как уход от основной темы: как обеспечить точную синхронизацию выделенного энергорайона с системой. Далее приведу пару примеров применения для этой цели колонок синхронизации.
Для начала – пример выполнения ручной точной синхронизации на довольно старой ТЭЦ:
На одной из панелей щита управления расположены переключатели:
1ПСХ – выбор режима синхронизации (Г – грубая, Т – точная, О – отключена)
3ПСХ – режим включения без контроля синхронизма
Рядом расположена колонка синхронизации, включающая в себя следующие элементы:
1V – вольтметр работающей (опорной) системы
2V – вольтметр подключаемой системы
1Hz – частотомер работающей системы
2Hz – частотомер подключаемой системы
S – синхроноскоп
И еще один элемент – блокирующее реле РБ.
Узел синхронизации со схемами включаемых выключателей связывают шинки:
ШСХ’с
ШСХ’а – шинки синхронизации для работающей системы
ШСХа
ВШа
ВШс – вспомогательные шинки поворотного трансформатора
ШСХс – шинки синхронизации для подключаемой системы
ШНв – объединенная шинка фазы В
Все перечисленные шинки связаны с вторичными цепями ТН. За исключением ВШа, ВШс, о которых здесь пока не говорю, являются повторителями соответствующих фаз цепей напряжения.
Далее идут шинки, связанные с оперативными цепями:
1ШИС
2ШИС
3ШИС – шинки импульса включения при синхронизации
ШРС
1ШРС – шинки установки временных опережений при синхронизации.
О шинках ВШа, ВШс, возможно, расскажу попозже. О ШРС и 1ШРС не расскажу ни за что. Довольно долго и безуспешно искал, с чем они связаны.
И для прояснения – пара фрагментов схемы автоматики синхронизируемых выключателей:

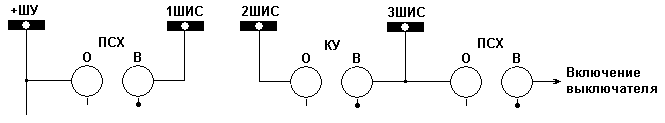

Это – оперативные цепи.

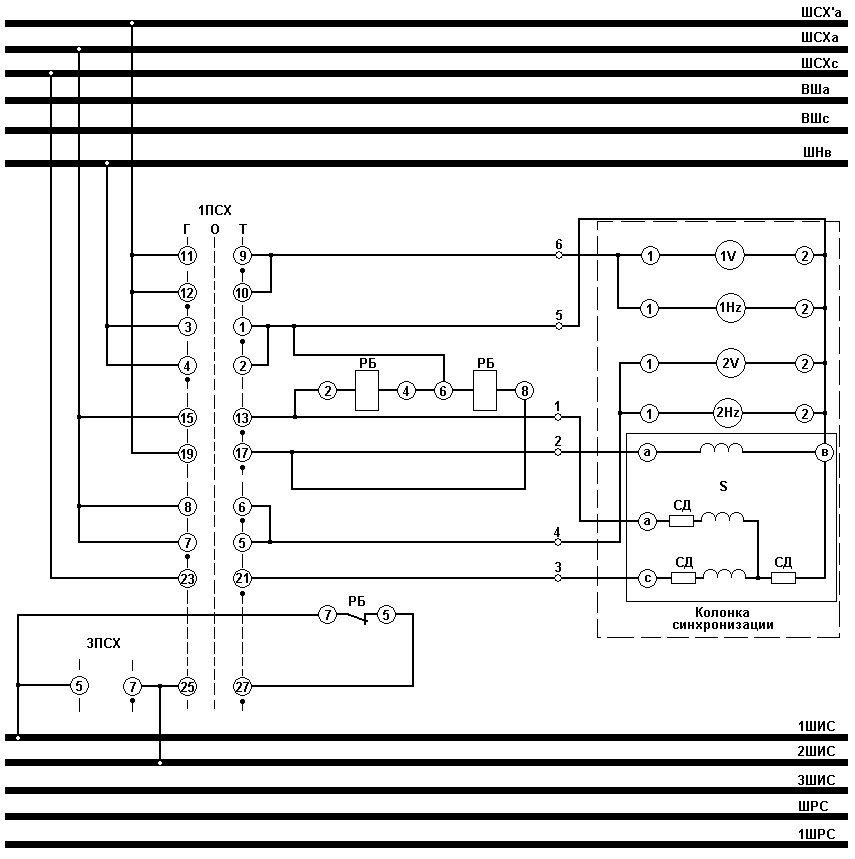

А это – цепи напряжения.
Рассмотрим порядок работы с этой схемой.
