Ряд устройств релейной защиты и электроавтоматики для своей работы используют цепи напряжения. При потере цепей напряжения они могут работать неправильно.
Устройство АПВ с контролем отсутствия напряжения на элементе, на котором установлен ТН, работает излишне, с контролем наличия напряжения или контролем синхронизма при потере цепей напряжения не работает.
Максимальная токовая защита с блокировкой по напряжению используется чаще всего в комплексе защит трансформаторов и автотрансформаторов. При потере цепей напряжения теряет селективность, а в некоторых случаях может сработать от перегруза током нагрузки.
Токовая направленная защита, в том числе нулевой последовательности (или защита от замыканий на землю) использует цепи напряжения для формирования направленности реле направления мощности. Защита с разрешающим реле мощности при исчезновении цепей напряжения не срабатывает, с блокирующим теряет направленность.
Дистанционная защита использует цепи напряжения для формирования сопротивления как характеристической величины, необходимой для срабатывания реле сопротивления. При потере цепей напряжения защита с характеристикой, охватывающей начало координат, срабатывает по своему принципу действия при достаточном токе нагрузки. Характеристика, проходящая через начало координат или смещенная в I квадрант, при потере цепей напряжения работает неселективно или не работает в зависимости от ряда факторов. Для исключения ложной или неселективной работы применяются различные меры. Наиболее распространенная – подача оперативного «плюса» на реле сопротивления через дополнительные блокирующие устройства. Рассмотрим на примеры комплекта ДЗ-2 (1, 2 зоны ДЗ) защиты ЭПЗ-1636 (рисунок 1)

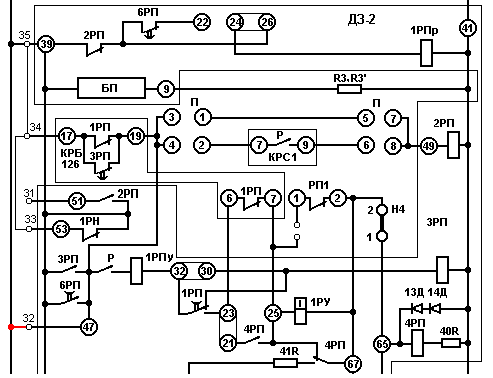

а) прямая подача оперативного «плюса»

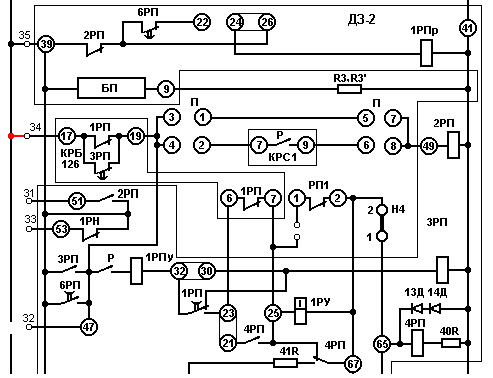

б) от КРБ-126

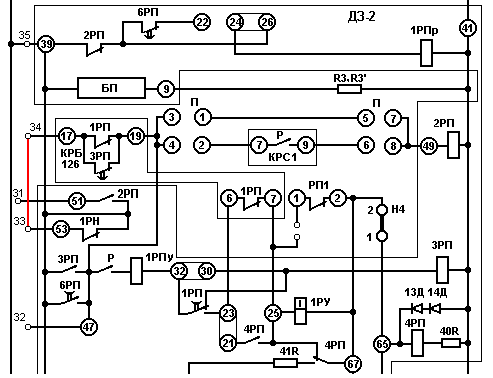

в) от БНН
г) через последовательно соединенные контакты КРБ-126 и БНН
Рис. 1. Подача оперативного «плюса» на реле сопротивления 1, 2 зоны ДЗ
При прямой подаче оперативного «плюса» (рис. 1а) срабатывание реле сопротивления при потере цепей напряжения приводит к срабатыванию защиты с действием на отключение.
Чаще всего в защитах ЭПЗ-1636 используется подача оперативного «плюса» от устройства блокировки при качаниях (БК) КРБ-126 или его аналогов (рис. б). КРБ-126 отличает короткое замыкание в сети от нагрузочного режима по появлению в токе составляющих обратной или нулевой последовательности. Более современные устройства БК учитывают скорость изменения симметричных составляющих, что существенно на линиях с тяговой нагрузкой. При такой схеме потеря цепей напряжения не приводит к немедленному срабатыванию защиты с действием на отключение. В том случае, если цепи напряжения не будут восстановлены достаточно быстро, возможно излишнее действие защиты при внешнем КЗ, сопровождающемся пуском устройства блокировки при качаниях.
В тех случаях, когда ток короткого замыкания оказывается недостаточным для надежного пуска блокировки при качаниях, используется подача оперативного «плюса» от устройства блокировки при неисправности цепей напряжения (БНН) – аналога КРБ-12. Схема приведена на рисунке 1в. Как известно, эти устройства отличают неисправность (обрыв) цепей напряжения от его посадки при КЗ по нарушению баланса напряжений в цепях звезды и разомкнутого треугольника. Но бывают случаи, рассмотренные ниже, когда исчезает питание как цепей звезды, так и треугольника. Кстати, некоторые защиты не имеют устройств БК, поэтому блокирование от БНН остается единственным возможным средством.
Возможно сочетание БК и БНН (рисунок 1г). При невозможности достаточно быстро восстановить питание цепей напряжения БК не позволит сработать защите до появления КЗ в системе. В свою очередь, БНН не позволит сработать защите из-за потери цепей напряжения при внешнем КЗ.
Микропроцессорные устройства РЗА используют другие средства предупреждения неправильной работы. Вспомним к примеру:
|
|
|||
|
Далее – подключение ТН в первичную схему и способы перевода цепей напряжения на резервный источник.
