В нормальном режиме устройства РЗА должны получать питание от ТН той системы (секции) шин, на которую включено данное присоединение (рисунок 2) или от ТН «своей» линии при установки ТН на ВЛ (рисунок 3). При выводе в ремонт какого-либо ТН питаемая от него нагрузка должна быть переведена на резервный ТН.

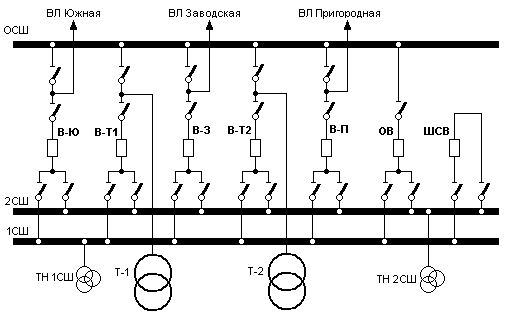

Рис. 2. Подстанция со схемой «две системы шин с обходной» (ТН на шинах)

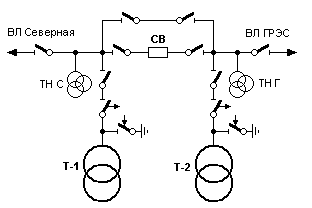

Рис. 3. Подстанция со схемой «мостик» (ТН на линии)
В свою очередь включение резервного питания цепей напряжения может выполняться по двум схемам: без разрыва (рисунок 4) и с разрывом цепи (рисунок 5)

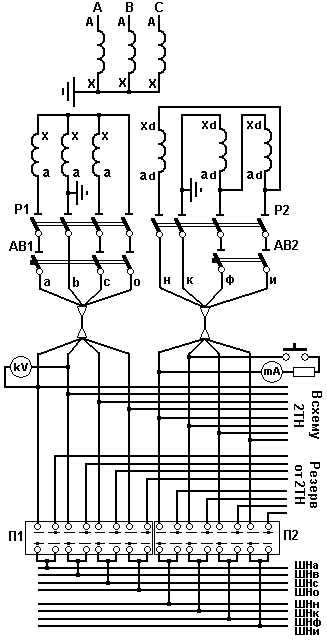

Рис. 4. Включение резервного питания цепей напряжения без разрыва цепи

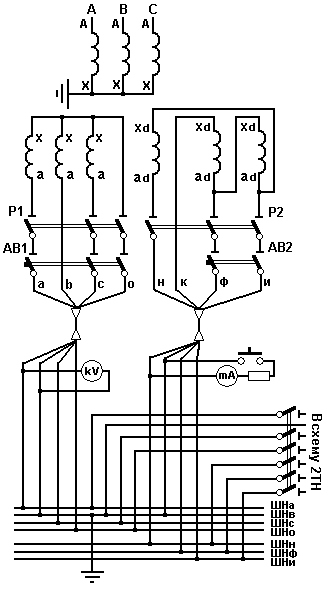

Рис. 5. Включение резервного питания цепей напряжения с разрывом цепи
В первом случае перевод выполняется в следующем порядке:
- рубильником или иным переключателем вторичные цепи двух ТН включаются на параллельную работу;
- отключаются автоматы и рубильники вторичных цепей выводимого в ремонт ТН;
- разбирается первичная схема выводимого в ремонт ТН.
Во втором случае порядок операций следующий:
- перевод цепей звезды на резервный ТН с кратковременным разрывам цепи (переключатель П1);
- после проверки отсутствия сигнализации неисправности – перевод цепей разомкнутого треугольника на резервный ТН с кратковременным разрывам цепи (переключатель П2);
- разборка вторичных и первичных цепей выводимого в ремонт ТН
И, наконец, достаточно распространенная схема – автоматический перевод цепей напряжения при выводе в ремонт системы шин при помощи реле-повторителей положения разъединителей (РПР). Схема приведена на рисунке 6:
а) цепи напряжения
б) оперативные цепи
Рис. 6. Переключение цепей напряжения при помощи реле-повторителей положения разъединителей
Если в нормальном режиме присоединение питается от 1 СШ, постоянно замкнут ШР 1СШ (Р1), в сработанном состоянии – 1РПР и 11РПР, на защиту присоединения подаются цепи напряжения от ТН 1СШ. При переводе присоединения на 2СШ замыкаются контакты 2Р, но срабатывания 2РПР, 12РПР не произойдет до тех пор, пока не будет отключен 1Р и не отпадет 1РПР.
А далее рассмотрим меры, которые нужно применять в процессе перевода цепей напряжения на резервный ТН, в процессе перевода или при повышенной вероятности потери цепей напряжения.
