Отходящая линия 10 кВ – самое простое присоединение, имеющее минимум внешних связей. Поэтому начнем с нее. В качестве исходного материала берем типовое проектное решение Самарского завода Электрощит ОГК.392.358. Это решение включает в себя три компонента: принципиальная схема, монтажная схема и перечень элементов. Начинаем с принципиальной схемы, приведенной на 3 листах:

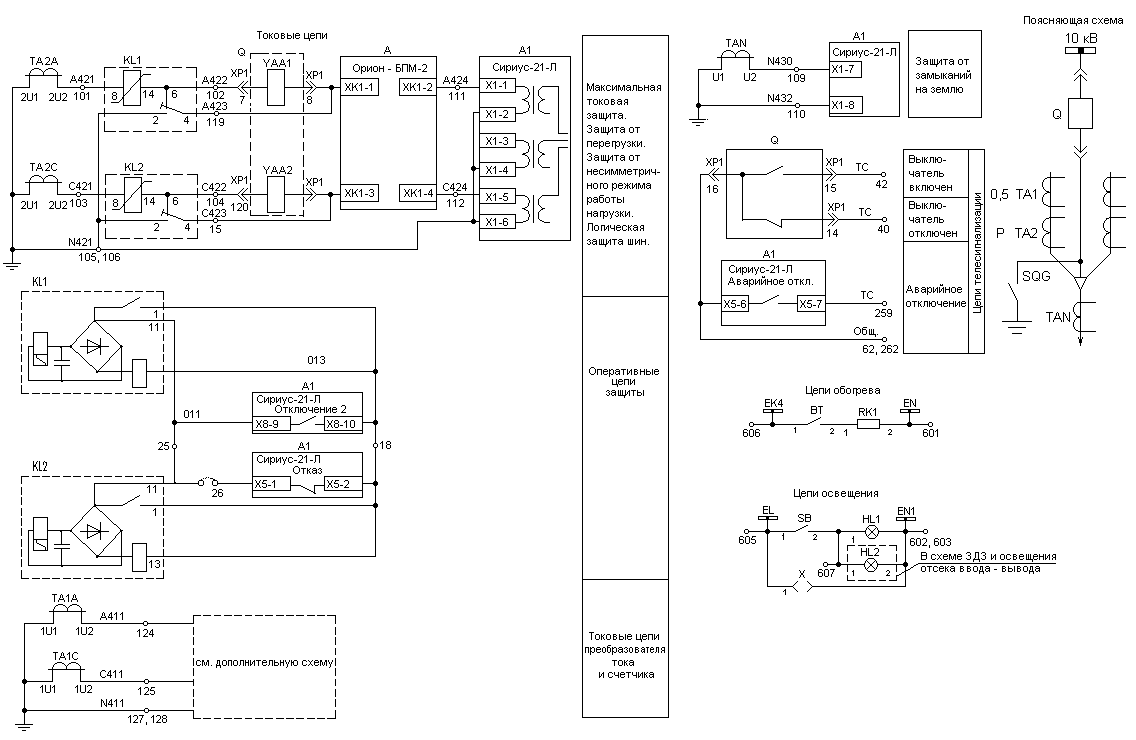

На первом листе изображены токовые цепи, цепи телесигнализации, обогрева и освещения.
Второй лист – оперативные цепи.
А третий – все остальное: сигнализация, цепи завода пружины привода, дуговая защита, выход для логической защиты, вход АЧР, резервные контакты.
На первый взгляд – все готово, остается поставить свой штамп. Но при внимательном просмотре выявляется довольно много недоделок. Чертежи нужно немного причесать и привязать к местным условиям. Поэтому далее – привязка проекта к месту.
А третий – все остальное: сигнализация, цепи завода пружины привода, дуговая защита, выход для логической защиты, вход АЧР, резервные контакты.
На первый взгляд – все готово, остается поставить свой штамп. Но при внимательном просмотре выявляется довольно много недоделок. Чертежи нужно немного причесать и привязать к местным условиям. Поэтому далее – привязка проекта к месту.
