Часть №2

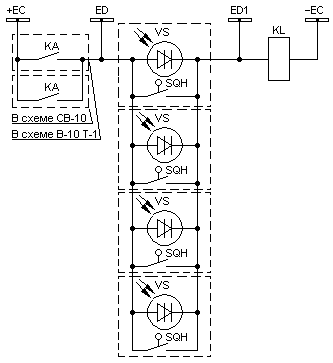

На свет реагируют фотодатчики VS, на механическое воздействие – концевые выключатели SQH, контролирующие положение люков и других подвижных элементов короба шинного отсека или других элементов КРУ. Концевые выключатели и фотодатчики устанавливаются во всех ячейках КРУ. Для исключения ложного срабатывания защиты при случайном открытии люка или при вспышке света, не связанной с появлением дуги, применяется блокировка защиты по току питающих элементов: ввода трансформатора и секционного выключателя. При срабатывании любого из датчиков замыкается цепь ED – ED1, и при токе питающих присоединений, превышающем уставку реле KA в схеме ввода трансформатора или секционного выключателя, собирается цепь для срабатывания выходного реле KL.
Далее - часть № 3
