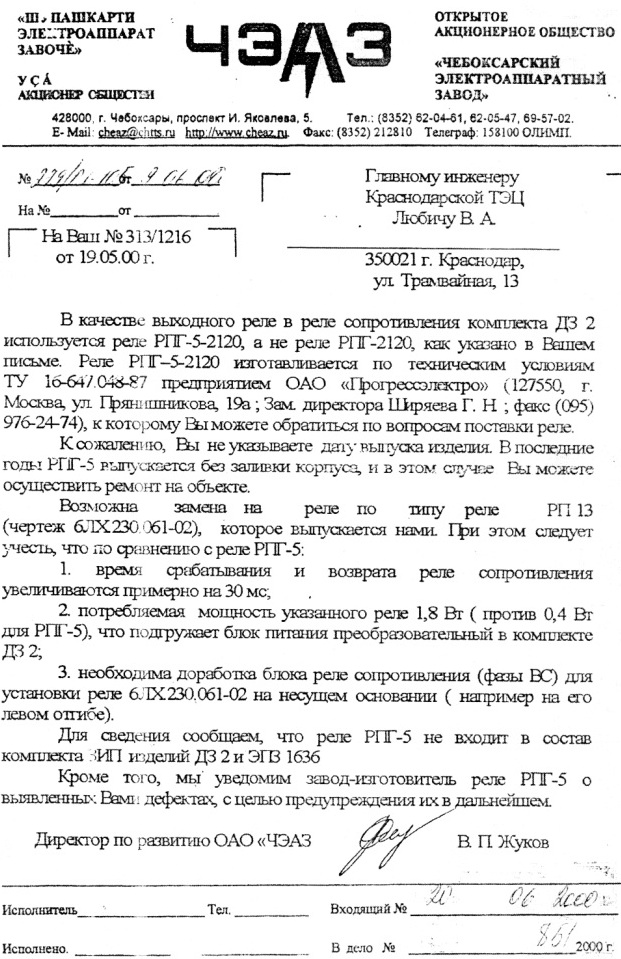

Роюсь в старых завалах (точнее, в архиве, который сохранил дома). Натыкаюсь на довольно старое (2000 год) письмо Чебоксарского электроаппаратного завода. Привожу полностью:
Главному инженеру
Краснодарской ТЭЦ
Любичу В.А.
В качестве выходного реле в реле сопротивления комплекта ДЗ 2 используется реле РПГ-5-2120, а не реле РПГ-2120, как указано в Вашем письме. Реле РПГ-5-2120 изготавливается по техническим условиям ТУ 16-647.048-87 предприятием ОАО «Прогрессэлектро» (127550, г. Москва, ул. Прянишникова, 19а, Зам. директора Ширяева Г.Н., факс (095) 976-24-74), к которому Вы можете обратиться по вопросам поставки реле.
К сожалению, Вы не указываете дату выпуска изделия. В последние годы РПГ-5 выпускается без заливки корпуса, и в этом случае Вы можете осуществить ремонт на объекте.
Возможна замена на реле по типу реле РП13 (чертеж 6ЛХ230.061-02), которое выпускается нами. при этом следует учесть, что по сравнению с реле РПГ-5:
1. время срабатывания и возврата реле сопротивления увеличиваются примерно на 30 мс;
2 потребляемая мощность указанного реле 1,8 Вт ( против 0,4 Вт для РПГ-5), что подгружает блок питания преобразовательный в комплекте ДЗ 2;
3. необходима доработка блока реле сопротивления (фазы ВС) для установки реле 6ЛХ230.061-02 на несущем основании ( например на его левом отгибе).
Для сведения сообщаем, что реле РПГ-5 не входит в состав комплекта ЗИП изделий ДЗ 2 и ЭПЗ 1636
Кроме того, мы уведомим завод-изготовитель реле РПГ-5 о выявленных Вами дефектах, с целью предупреждения их в дальнейшем
Директор по развитию ОАО «ЧЭАЗ»В.П Жуков
История этого письма такова. В конце XX века на ТЭЦ, где я в то время работал мастером МСРЗАИ, решили заменить пару довольно старых панелей ЭПЗ-1636. Какая ни есть, но отдушина. Мне после работы в наладке эксплуатация показалась довольно скучной, хотя и здесь некоторый простор для творчества был. Это попозже. когда ушел в вышестоящий орган, там стало так весело, что я бы, наверное, этого не пережил. То, что легко давалось в 30 лет (непрерывная работа по двое - трое суток), за 50 очень тяжело. Отдувались более молодые.
Этим панелям, кстати посвящены страницы Дефекты защиты ЭПЗ-1636 и Это было недавно

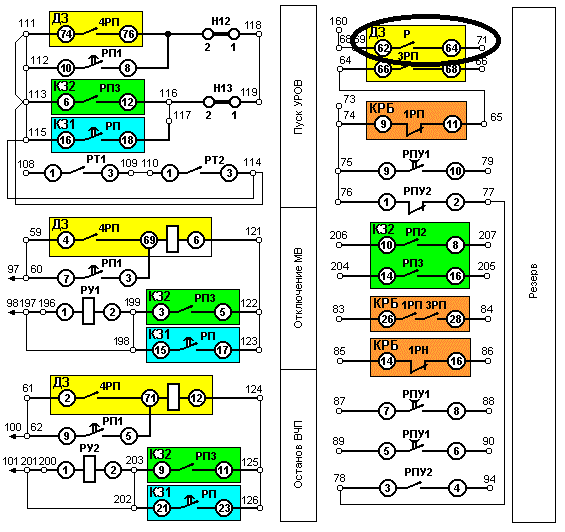

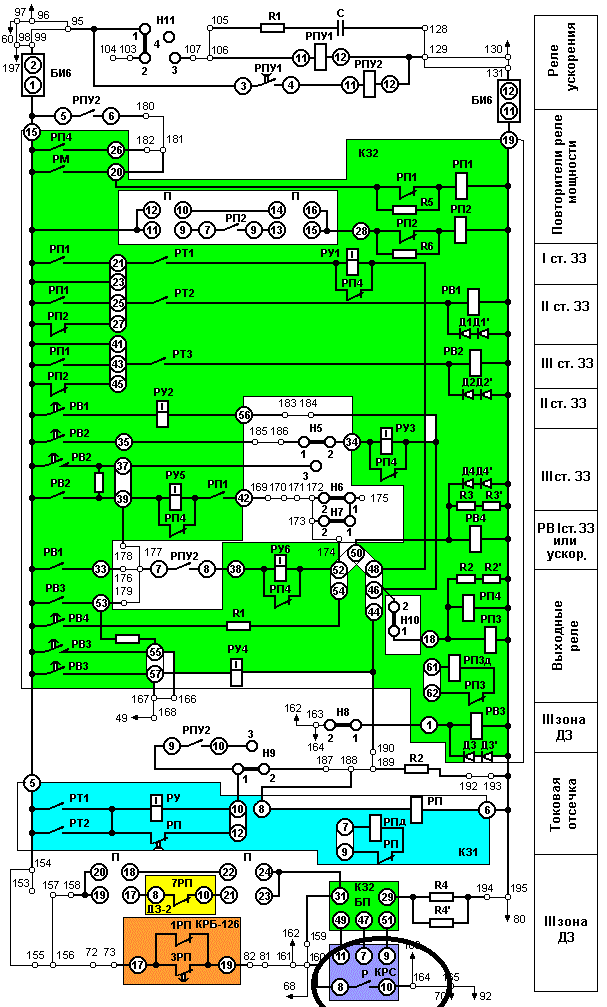

Привлекли подрядную организация (монтаж, наладка). Не не забываем и мы. чуть ли не ежедневно появляются вопросы. Один из них - отказ упомянутого реле РПГ-5-2120. Пока шла переписка (меня не сочли нужным о ней уведомить до получения официального ответа) с привлечением старой наладочной интуиции нашел два решения проблемы. В комплекте ДЗ-2 используем резервный контакт:

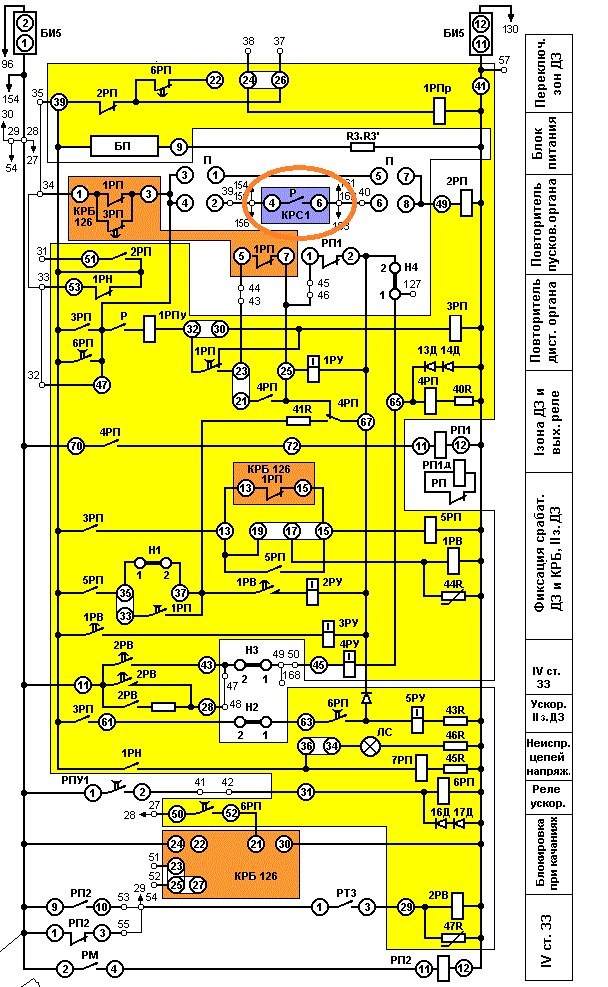

В КРС-1 свободы маневра меньше (оба контакта заняты):
Предлагаю наладчикам потыкать баллон геркона карандашом в "попку". Как оказалось, последнее решение оказалось наиболее правильным. Проблема - в части размещения геркона относительно магнитной системы реле. Вспомним:
В последние годы РПГ-5 выпускается без заливки корпуса.
И неаккуратность в заводской сборке легко приводила к отказу в срабатывании реле.
