Совместная работа бытового генератора и Единой энергосистемы России
Эта страница - один из компонентов забытой темы Электроснабжение дома. Почему забытой? Когда строил дом, всю электрификацию делал своими руками с привлечением сына на ломовые работы. Его основной задачей была настилка полов. Но когда мужчина живет в своем доме (а особенно, его строит и обживает), всегда найдется множество развлечений помимо телевизора.

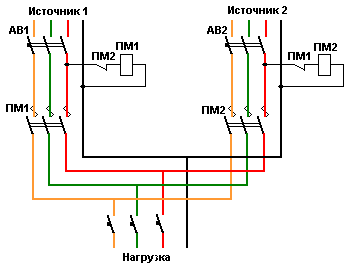

Простейшая схема автоматики включения резерва (АВР) для трехфазной сети приведена ниже:
Думаю, преобразовать ее для однофазной сети проблемы не составит.

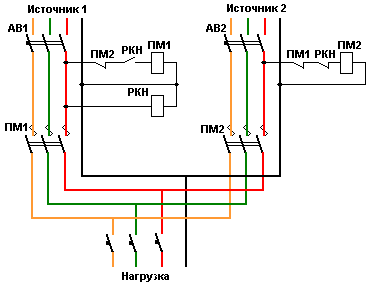

АВ1, АВ2 – автоматы, ПМ1, ПМ2 – магнитные пускатели. Но эта схема имеет один недостаток: в ней нет системы приоритетов, то есть, источники питания равнозначны. Хорошо, если у Вас есть два независимых ввода от двух подстанций и стоимость отпущенной электроэнергии одинакова. А если второй источник – от соседа Васи на соседней улице, который в сложных случаях выручает Вас с взысканием двойного тарифа? Об автономном генераторе уж и не говорю. Следующая схема лишена этого недостатка:
Здесь дополнительно установлено реле контроля напряжения РКН. В том случае, когда на основном источнике (источник 1) есть напряжение, реле собирает схему основного питания и блокирует резервное.
Далее усложнять схему можно достаточно глубоко. Один из примеров – элемент времени (схема gomed12 на предыдущей странице). Это нужно для того, чтобы при кратковременной посадке напряжения, вызванной КЗ в прилегающей сети, не дергать схему зря. Второй пример – предложение SergAn об установке реле контроля фаз или реле контроля трехфазного напряжения ЕЛ-11. Это позволит переходить на резерв не только при исчезновении особой фазы, но и при любом существенном перекосе питающего напряжения. Но это – на ваши вкус и деньги.
А логические эквиваленты этих схем - на страницах Логика АВР.
Назначение, принцип действия и область применения АВР - в разделе Вопросы к экзаменам.
Нам все же так не жить, чтобы иметь два независимых ввода. Поэтому попробуем немножко автоматизировать включение и отключение персонального генератора как источника аварийного питания. Итак, АВР с бытовым генератором
