Анализ работы защиты
Анализ ведет Ю.Г. Безруков – старейший из работавших на то время релейщиков энергосистемы Кубани.

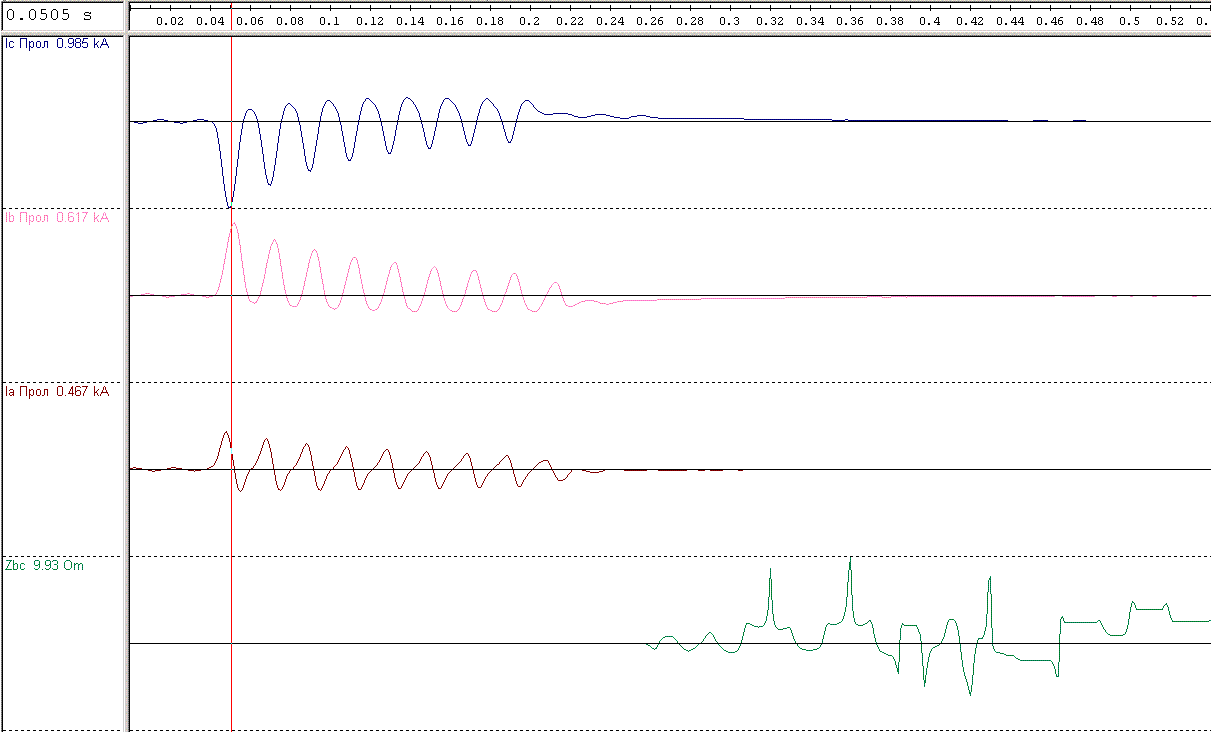

Там, где большой ток, там и связанное с ним низкое сопротивление нагрузки. Строим годограф сопротивлений:
В какой-то момент сопротивление нагрузки снижается до 9 Ом. И это при уставке 3 зоны ДЗ 90 Ом. За 11 миллисекунд, правда, выходное реле вряд ли сработало бы, но в зоне срабатывания защита находилась около 30-40 миллисекунд.

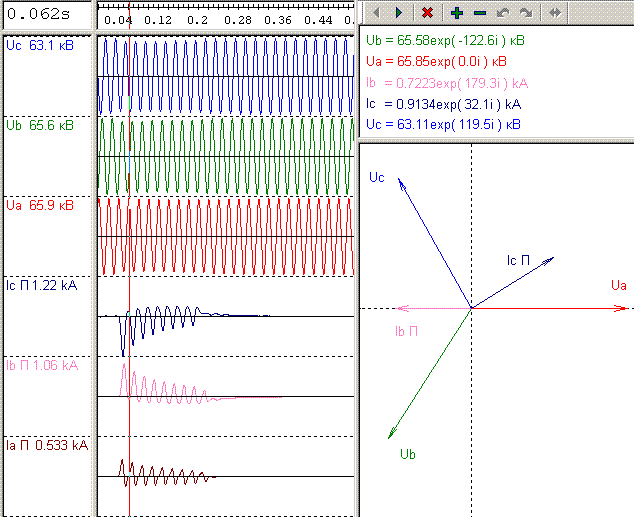

Поскольку годограф получился какой-то невнятный, попробуем определить сопротивление иначе, с использованием векторных диаграмм:

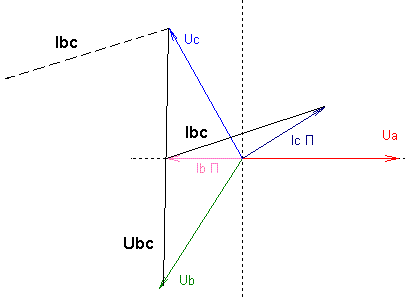

Или иначе:
Здесь расчетное сопротивление – около 73 Ом. Но обратите внимание, как удачно легли векторы напряжений и токов ВС. 72 градуса – практически идеальный угол максимальной чувствительности.

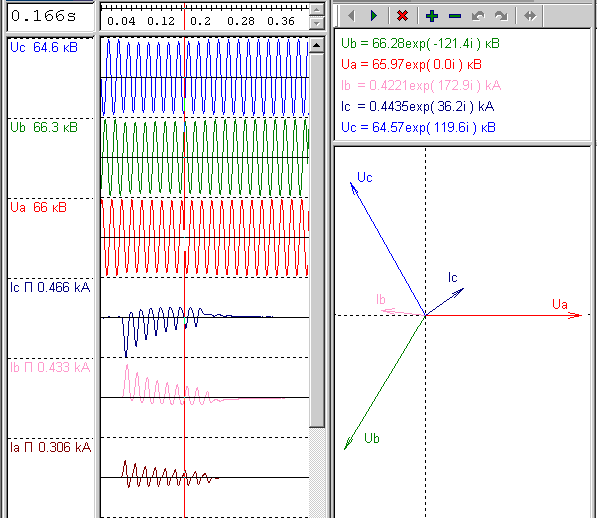

А дальше – легче. Но ненамного:
Здесь уже нагрузки недостаточно для срабатывания реле сопротивления. 137 Ом – вышли из зоны. Но и то немало. Около 80 МВА для трансформатора мощностью 63 МВА. Перегруз, правда, неопасный, с таким около часа работать. Но все же…
А теперь – Пути решения проблемы.
