Пути решения проблемы

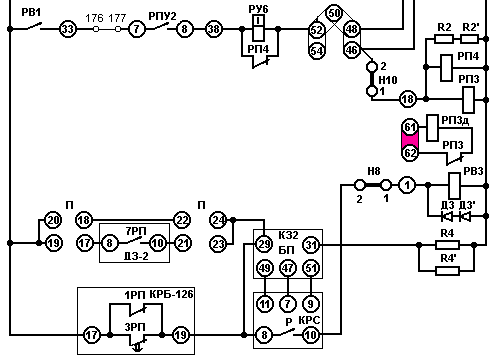

Предполагаю, что не замкнута цепь демпферной обмотки реле РП3 в комплекте КЗ-2 (II комплекс защиты). Для ее замыкания нужно установить перемычку 61-62 (у более старых панелей – 10-12).
Снята перемычка – время срабатывания реле не более 40 мс (то есть, вполне могло сработать при кратковременном срабатывании РС), установлена – не менее 65. Вероятность повторения подобного события ничтожна (перебрал все имеющиеся осциллограммы, такого характера включения не нашел), да и излишняя работы этой защиты пока не зафиксирована (неуспешное АПВ – да кто без осциллограммы узнал бы причину). Но истина дороже. Попросим при первом удобном случае проверить предположение.
Почему не сработало РУ6? Вспомните непонятные случаи срабатывания 1 зоны ДЗ, некоторые из которых приведены на страницах Ложная работа дистанционной защиты и Проблемы с ЭПЗ, там тоже указательное реле не работало. Довольно медленнодействующий элемент, за время импульсного срабатывания выходного реле сработать просто не успевает. Кстати, срабатывание выходного реле зафиксировано, но на другом осциллографе.
А если перемычка все же стоит? Ну, тогда будем думать дальше. Или небольшое дополнительное замедление, или будем уменьшать зону дальнего резервирования.
