3.2. Схемы включения реле направления мощности на фильтры тока и напряжения нулевой последовательности
В направленных МТЗ от замыканий на землю для сетей с большими токами однофазного КЗ (присоединения с глухозаземленной нейтралью 110 кВ и выше) в качестве органа, фиксирующего направление мощности в аварийном режиме и разрешающего действие защит, используются индукционные быстродействующие реле РБМ-177, РБМ-178 и РБМ-277, РБМ-278, которые имеют φмч=+70º (см. разд. 2 технические данные).
Реле направления мощности в этих защитах включается на ток и напряжение нулевой последовательности; чтобы обеспечить такое подключение реле, его включают на сумму фазных токов и напряжений (рис. 3.3). Трансформаторы тока и напряжения, включенные на сумму

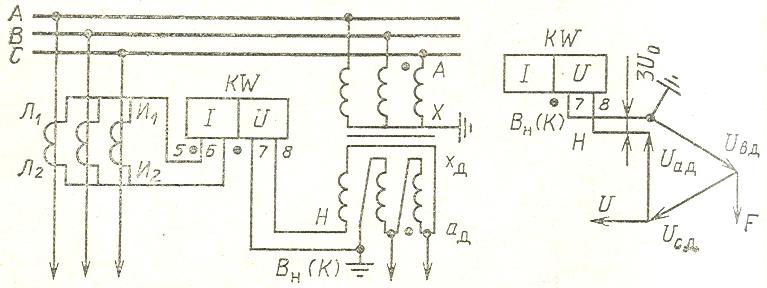

Рис. 3.3. Схема включения реле мощности защиты от замыканий на землю
фазных токов и напряжений, образуют фильтры тока и напряжения нулевой последовательности и реле включается на 3Io и 3Uо. При таком включении в нормальном режиме и при всех видах симметричных двух- и трехфазных КЗ реле не работает, так как значения 3Io и 3Uо, обусловленные в этих случаях только небалансами, малы. При однофазных КЗ по поврежденной фазе протекает ток КЗ и сумма токов трех фаз в нулевом проводе, в который включена токовая обмотка реле мощности, равна этому фазному току, напряжение на поврежденной фазе понижается. Чтобы выполнить фильтр 3Uo, вторичные обмотки трансформаторов напряжения TV подключаются по схеме разомкнутого треугольника (используются дополнительные обмоткой TV с заводскими обозначениями ад, xд на номинальное вторичное напряжение 100 В), сумма трех фазных напряжений в этом случае равна снижению напряжения на поврежденной фазе, а вектор 3 и о развёрнут на 180° по отношению к вектору напряжения поврежденной фазы 3Uо.
Из векторных диаграмм, приведенных на рис. 3.4, видно, что при однофазном КЗ в зоне действия защиты угол φр между током в поврежденной фазе 3Io и напряжением разомкнутого треугольника 3Uо повреждении на любой из фаз составляет -100 ÷ -120°. Так как вращающий момент этих реле (см. разд. 2) равен
Mвр=kUрIрsin(φр+α),
где sin(φр+α) при φр= -100 ÷ -120° есть величина отрицательная, момент на реле отрицательный в сторону заклинивания, поэтому для обеспечения правильной работы реле направления мощности нулевой последовательности ток или напряжение на реле необходимо подавать с обратной полярностью…
На рис. 3.3 приведена наиболее широко распространенная схема подключения реле, полярный вывод токовой обмотки реле 5 подключен к полярным выводам трансформаторов тока И1, полярный вывод обмотки напряжения реле 7 подключен к неполярному выводу разомкнутого треугольника с маркой ВН(К).
