В бланке уставок защиты ШЭ2607 016, да и других защит НПП ЭКРА с функциями ТНЗНП есть такие строки:
1.3.3. Логика работы ТНЗНП и токовой отсечки
| № |
Наименование |
Значение |
|
1 |
Автоматический вывод направленности при срабатывании ТНЗНП (ХВ41) (не предусмотрен, предусмотрен). | |
|
2 |
Автоматический вывод направленности в режиме ускорения при включении выключателя (ХВ42) (не предусмотрен, предусмотрен). |
До недавнего времени особо над этим не задумывались и в последний момент графа «значение» заполнялась в зависимости от настроения исполнителя или в результате торговли между ОРПНУРЗиА и ОРЗ. Есть, правда, в известной книжке А.П. Удриса «Релейная защита воздушных линий 110-220 кВ типа ЭПЗ-1636» (издание 1988 года) следующая информация:
3. Известно, что при неполнофазном отключении КЗ на землю РМ в схеме ТЗНП может изменить положение своих контактов на обратное, что может привести к срыву пуска УРОВ направленной ступени ТЗНП. Во избежание этого контакты KW1-AK2 разрешающего РМ шунтируются контактами KL4.1-AK2 выходного реле, поскольку после срабатывания последнего направленность защиты уже не требуется. Указанная мера обязательна при наличии УРОВ в сочетании с воздушными выключателями или масляными выключателями с пофазными приводами.
4. При неполнофазном включении ВЛ на устойчивое КЗ на землю РМ может отказать, если ТН установлены на линии, и сорвать действие направленной ступени ТЗНП. Во избежание этого параллельно контактам KW1-AK2 разрешающего РМ включается замыкающий контакт KL4.3 реле ускорения. При этом допускается отсутствие направленности ТЗНП при включении ВЛ вручную или от АПВ. Указанная мера обязательна при установке ТН на линии и нежелательна в других случаях, так как существует возможность длительного залипания реле ускорения.
Это – популярная литература. Руководящие указания по релейной защите об этом скромно умалчивают (по крайней мере, при беглом просмотре такой информации не нашел). А вот – рекомендации изготовителя защиты ЭПЗ-1936 «Панели защиты типов ЭПЗ-1636-67… Техническое описание и инструкция по эксплуатации. Издание 17»:
Таблица переключений в цепях оперативного постоянного тока токовой направленной защиты от замыканий на землю
Таблица 8
|
Особенности выполнения токовой защиты нулевой последовательности от замыканий на землю |
Перемычки комплекта КЗ 2 |
Перемычки ряда зажимов панели и накладки |
||||
|
установлены |
сняты |
установлены |
сняты |
|||
|
Все ступени выполнены направленными, с разрешающим реле направления мощности РМ комплекта К32 |
т.н. установлен на шинах |
- |
21-23 23-25 25-27 41-43 43-45 |
- |
180-181-182 |
|
|
т.н. установлен на линии |
имеется УРОВ |
180-181-182 |
- |
|||
|
отсутствует УРОВ |
180-181 |
181-182 |
||||
|
II и III ступени выполнены направленными, с блокирующим реле направления мощности РМ, установленным отдельно на панели |
т.н. установлен на шинах |
25-27 43-45 |
23-25 41-43 |
180-181-182 |
||
|
т.н. установлен на линии |
имеется УРОВ |
180-181-182 |
- |
|||
|
отсутствует УРОВ |
180-181 |
181-182 |
||||
Колонки "Перемычки комплекта КЗ-2" в данном случае несущественны. Просто скопировал несколько строчек таблицы.

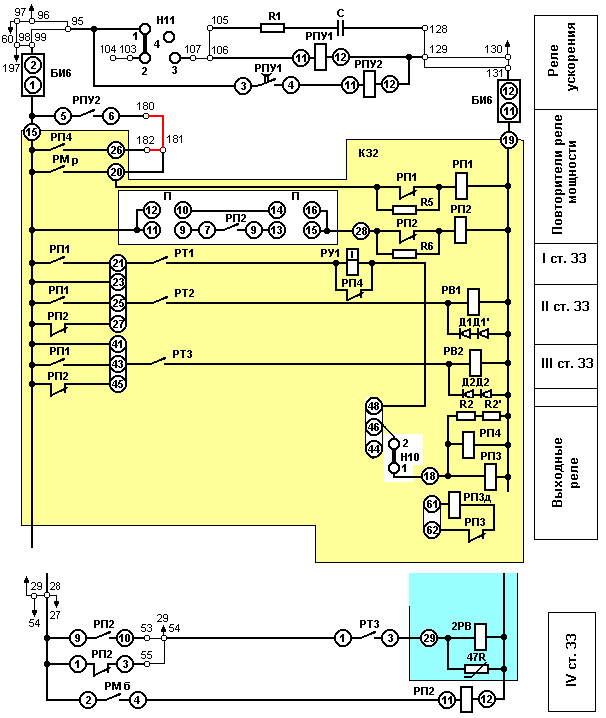

В качестве пояснения приведем фрагмент рисунка, подготовленного недавно для страниц ЭПЗ-1636 – свободноконфигурируемая защита.
Ну и что, скажете вы. Это для электромеханики написано. Вот и мои так говорили, пришлось обосновать. К тому же в техническом описании даны указания без разъяснений, а разъяснения А.П. Удриса недостаточно убедительны. Попробую дополнить эти документы.
Далее – анализ поведения защиты в различных режимах.
